Устройство замков для дверей: схемы и специфики конструкций

Если говорить про устройство замка для дверей, необходимо выделить важные отличия для самых разнообразных его разновидностей. На сегодняшний день квартирах и домах ставятся очень разные конструкции, которые могут защитить жилье от воров и одновременно являются комфортными для применения. Для того чтобы лучше познакомиться с ассортиментом фурнитуры для входных и внутренних дверей и их характерностями по ГОСТ, необходимо рассмотреть некоторые виды изделий более детально.

В наше время есть огромное разнообразие замков для дверей

Виды замков

В первую очередь, необходимо разобраться в спецификации замков и их описании по ГОСТ. Есть несколько главных критериев, по которой формируют отличия некоторых видов фурнитуры.

Для начала, следует отличать замки для входных и внутренних дверей, их устройство в определенном проекте может быть похоже, однако в целом это совсем разные детали.

Если говорить о монтажных способах, необходимо отметить следующие разновидности:

  • Накладной. Это очень простые модели, примененные для установки на дверях для входа. Они закрепляются именно на полотно, ручкой как правило не укомплектовываются. Сделать подобную работу собственными руками большого труда не составит.
  • Врезной. К подобным относится предпочтительное большинство сегодняшних замков как для входной, так же и для двери межкомнатной. Замок который врезают согласно ГОСТ вкладывается вовнутрь полотна и может соединяться с ручкой.
  • Встроенный. Устанавливается при изготовлении полотна двери и считается конкретно его важной частью. Это самый хороший вариант для входной двери из металла.

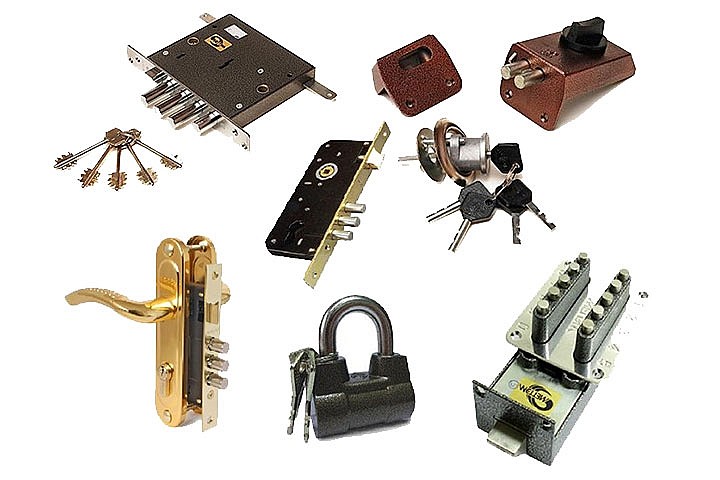

Разновидности замков для дверей в зависимости от монтажного способа

Строение фактически любого замка для дверей основано на наличии таких элементов:

  • тайный механизм (личинка);
  • выдвигающиеся ригели;
  • ручка;
  • фалевый язычок;
  • накладная панель.

Замки для двери межкомнатной в большинстве случаев обходятся наличием простой щеколды, без тайного механизма. При этом парадную дверь нельзя оставить без хорошей запирающей фурнитуры. Все изделия классифицируются по уровню секретности и степени надежности. Принадлежность к тому или другому классу обусловливает кол-во возможных комбинаций секретки. Если их много, тем труднее вскрыть дверь при помощи отмычки. К тому же есть отдельная категория взломоустойчивых моделей. Отдельные из них не могут быть вскрыты без наличия родного ключа.

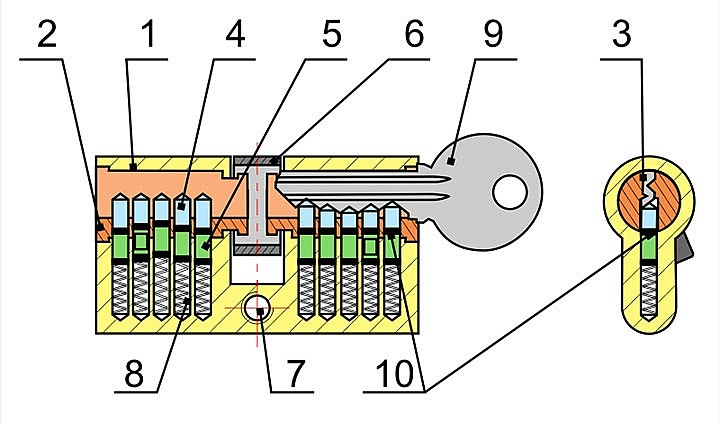

Пример конструкции цилиндрового замка штифтового типа

Для того чтобы больше вникнуть в данный вопрос и не ошибиться с выбором во время покупки следует рассмотреть типы личинок по ГОСТ более детально.

Механизм секретки

Итак, из чего складывается входной замок для дверей? Важная деталь – это личинка, она считается таким образом механизмом, который обеспечивает блокировку конструкции в проеме и мешает проникновению сторонних в пространство помещения.

Отличают следующие модели:

Варианты замков для дверей в зависимости от механизма секретки

Цилиндровые. Это наиболее обыкновенные изделия, тайная часть которых размещается в детали, похожей на цилиндр. Устройство как говорят иначе английского замка следующее: изнутри личинки находятся штифты, которые блокируют механизм в положении "Закрыто". Ключ имеет насечки, которые сдвигают эти штифты по схеме и дают возможность провернуть механизм.

Сувальдные. Данные изделия являются достаточно надежными. Схема сувальдного замка для дверей состоит в наличии сувальд изнутри механизма. Ключ имеет вид так именуемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не довольно хороший вариант, однако как правило он может применяться. Ключ имеет вид разрезанного надвое прута с несколькими насечками. Изнутри замка этим ключом прокручиваются диски, организуя тоннель и освобождая механизм.

Ообратите внимание:  Наличник для межкомнатных дверей

Ригельные. Устройство подобного замка для дверей оборудуется защелкой с другой стороны. Сегодня такие варианты применяются нечасто ввиду собственной ненадежности. Сущность устройства находится в наличии 2-ух ригелей, которые оттягиваются специализированным ключом или защелкой.

Крестовые. Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым остальным подходящим объектом.

Врезные и установленные замки

Согласно ГОСТ одним из видов конструкций замка для дверей считается врезная модель. Подобные изделия применяются фактически везде. Спецификой устройства врезного замка считается то, что главная его часть врезается в полотно двери. Наружу выходит только скважина под ключ, ручка и декоративная панель, скрывающая места крепежа.

Ставится замок который врезают согласно ГОСТ в торец полотна, а его ответная часть имеет вид пластины и врезается в короб напротив. По подобному правилу выполняется процесс установки врезной системы на двери из любых материалов.

Более абсолютная разновидность – встроенный замок. В отличии от врезного он закладывается вовнутрь полотна в процессе изготовления и извлечь его просто так не выйдет. Наружу выходят только ригели через прорезанные под их форму отверстия. Спецификой подобных моделей считается то, что кол-во ригелей может быть просто очень большим, причем находятся они не только с боковой стороны, но еще сверху и снизу Для полной блокировки двери в проеме.

Установленные замки в основном применяются на входных дверях сделанных из металла

Накладные конструкции

Весьма простой назвать можно конструкцию замка накладного типа. Сегодня они применяются все реже. Спецификой устройства накладного замка для дверей считается то, что согласно ГОСТ он фиксируется на полотно без добавочного углубления. Состоит система из 2-ух частей: главная часть имеет личинку и защелку с одной стороны, скважина выходит наружу с другой стороны. Вторая часть – это ответная панель, куда заходят ригели.

Ответная часть также накладная, благодаря этому если устанавливать собственными руками, на раме должно быть гарантировано удобное её расположение строго напротив выхода штифтов.

Накладная модель замка

Внутренние модели

Если демонтировать вопрос про то, как устроена конструкция замков для дверей, обязательно необходимо рассмотреть и внутренние модели. Устройство типового замка двери межкомнатной необходимо выделить в отдельную категорию, так как в отличии от предыдущих моделей данные изделия имеют особенную конструкцию.

Схема подобного замка для дверей комбинируется с ручкой. В данном варианте кроме щеколды есть выход на ручку, которая и приводит в движение фалевый язычок благодаря её соединению с поворотным штифтом сечения с прямыми углами. В зависимости от типа ручки подобные механизмы делят на три категории:

Разновидности замков для внутренних дверей

Устройство внутреннего замка фактически полностью сходится со схемой врезного, однако тут выход под ручку очень часто имеет большее пространство. Выполнить замок на двери собственными руками качественно не представляется возможным без наличия некоторых способностей, но разобраться в их устройстве будет не лишне любому человеку.

Строение замка для дверей

В спецификации по способу крепления к дверям запорные устройства разделяют на 3 вида:

В зависимости от размещения, видов секрета и засовов, меняется и замковый механизм. Приспособления для входных и для внутренних дверей похожи только в определенном принципе действия, однако по структуре это различные детали.

Обобщенная схема замка для дверей имеет строение такого типа:

  1. Корпус и накладная панель.
  2. Личина (тайный механизм).
  3. Ригели (выдвигающиеся засовы).
  4. Исправное устройство.

Популярны модели, включающие в себя фалевую защелку (язычок) и ручку. независимо от варианта крепежа, всегда есть две составляющих: система секрета, которая опознает ключ, и исправный элемент, который реализовывает возможность замыкать.

Конструктивный замковый механизм двери

Подчеркивают такие варианты секретов:

  1. Цилиндровый. Детали, мешающие взламыванию замка, помещены вовнутрь цилиндра. При погружении ключа в скважину замка борозды на нем контактируют со штифтами, перемещая их на необходимый для сдвига цилиндра уровень.
  2. Сувальдный. Изнутри находятся криволинейной формы пластины, припружиненные и помещенные в один блок. «Сейфовый» ключ, свойственный для этого механизма, имеет столько зубцов, сколько необходимо переместить сувальд, комбинация которых индивидуальна для любого устройства.
  3. Дисковый. Ключ в сечении представляет практически полукруг с несколькими насечками. Изнутри секрета есть диски, которые при проворачивании освобождают механизм запорного типа замка для дверей.
  4. Комбинированный. Могут находится одновременно разные варианты секретов. Есть версии, в которых сувальдная часть помещена в цилиндровую, что обеспечивает лучшую защиту от взламывания.
Ообратите внимание:  Деревянные откосы установка на окна и двери своими руками

По части исполнительных устройств подчеркивают механичные, электромагнитные и индукционные принципы замыкания. Очень популярным считается первый вариант, работа которого основывается на вхождении пирона из двери в специализированный паз в раме.

Как устроен замок для дверей сувальдного типа

Важным элементом, обеспечивающим защиту от силового взлома, считается стойка хвостовика засова. Просвет между ней и кодовым пазом влияет напрямую на защитную функцию.

От численности сувальд зависит время, какое может быть затрачено на взлом двери. Наиболее используемым считается вариант с шестью пластинами. Но если их много – тем надежней. Хорошую работу предоставляют пружины, разрешающие сувальдам возвращаться в начальное положение.

Бронепластины прикрывают самые слабые места, а внешняя сторона с рамкой – это не только декоративный элемент, но и защита от силового взлома.

Рабочий принцип замка для дверей с сувальдным секретом

В основе механизма лежит набор пластин, у которых есть фигурные вырезы.

Схема открытия очень проста: ключ собственными зубцами строит эти сувальды в конкретное положение, позволяющее устроить поворот и отворить систему. Если же хотя бы одна из пластин в собственный паз не попала, то механизм останется закрытым.

Ключ считается носителем кода для выстраивания необходимой конфигурации пластин, а высокая уровень надежности обеспечивается достаточно внушительными размерами устройства и наличием бронезащиты. Вскрыть подобную систему силой очень трудно.

Каковы специфики цилиндрового типа

В общей схеме конструкция замка для дверей данного типа имеет следующее строение:

  • личина;
  • ригель и засов-защелка;
  • корпус и внешняя рамка;
  • рычажок для управления защелкой;
  • ответная рейка, в которую погружаются ригели при запирании.

Цилиндр изнутри коробки «замораживается» с помощью кодовых штифтов. При погружении в замочную щель ключа он исполняет задачу устроить их выставление на нужные позиции, получая такую линию деления, которая дает возможность разблокировать личинку и переместить ригели.

Установка замка в дверь

Возможность закрепить запорное устройство собственными руками зависит от его типа и трудности, а еще материала полотна двери. Можно найти модели, которые поставляются уже с карманами под конкретный вид засова. А если речь о двери из дерева и потребности установить внутренний замок для дверей собственными руками, тогда нужно будет выпиливать в ней необходимые отверстия, произведя точные обмеры и расчеты. Рекомендуется все же обращаться для установки к мастерам.

Как выполнить замок для дверей

Бывают умельцы, которые любят собственными руками соорудить что-то оригинальное. Они и для двери любопытный механизм придумают. Упрощенный вариант – это выполнить обыкновенный засов из средств находящихся под рукой. Однако есть механизмы намного проблематичнее. Можно лично сделать замочной части дверного либо же целое электромеханическое запорное устройство.

Как вариант, оно как правило имеет подобную конструкцию:

  • засов;
  • актуатор от автомобильного замка;
  • пульт с клавиатурой (или остальной вид секрета);
  • блок питания;
  • конкретный комплект электроники и деталей (можно применять платформу Arduino и аналогичные).

Если же нужно выполнить замок для шкатулки собственными руками, то можно обойтись и обыкновенной механической системой в виде щеколды. Либо же приобрести готовую фурнитуру, но установить ее собственными силами.

Выбор магазинов Москвы, да и остальных мегаполисов, дает возможность найти разные детали, благодаря этому при большом желании можно не только самому щеколду соорудить, но и целый дверной механизм запорного типа с кодовым доступом либо даже сенсором, считывающим отпечатки пальцев.

Устройство замков для дверей разных видов

Типы сегодняшних замков и их устройство

Типы замков определяются исходя из устройства механизма закрытия, при этом отличают:

  • замки цилиндровые;
  • замки сувальдного типа;
  • ригельные замки.
Ообратите внимание:  Как правильно вставить замок в дверь

Замки цилиндровые

Наименование замки цилиндровые получили, опираясь на вид механизма работы, содержащего цилиндрическую форму. Схема замка для дверей цилиндрового типа представлена на рисунке ниже.

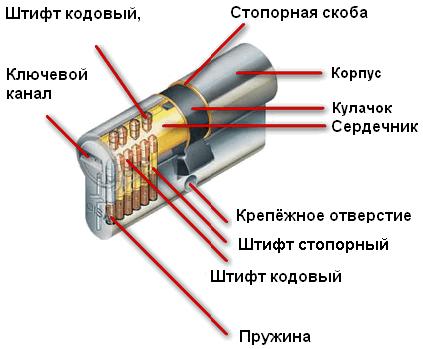

Устройство внутри замка цилиндрового типа

Цилиндровый механизм состоит из ряда компонентов:

  • корпуса, сделанного из очень прочной стали;
  • отверстия для ключа;
  • сердечника, в котором размещены штифты;
  • стопорного и кодовых штифтов.

Цилиндровые запирающие механизмы в зависимости от размещения штифтов изнутри цилиндра могут быть:

  • однорядными — штифты в запирающем цилиндре размещены в один ряд;
  • двухсторонними — запирающие штифты размещены в 2 ряда. Ключ к такому замку имеет двухсторонние насечки;
  • устройствами с поворачивающимися штифтами. В отличии от предыдущих видов штифты могут не только спускаться и подниматься, но и вертеться вокруг собственной оси;
  • крестообразными — замочная скважина и ключ от замка напоминают форму креста. Изнутри цилиндра штифты размещены в три или 4-ре ряда;
  • устройствами с конусообразными ключами. Штифты в запирающем цилиндре размещены в нескольких плоскостях, что придаёт устройству очень высокую степень секретности.

Подробно про устройство и выборе цилиндрового замка можно взглянуть на видео.

Замки цилиндровые считаются достаточно надежными. Важным достоинством этого типа запирающих устройств считается возможность смены цилиндра при выходе его из строя или потере ключей. При этом менять весь замок нет надобности.

Замки сувальдного типа

Работа замка сувальдного типа базируется на выставлении пластин, носящих наименование сувальды в установленном порядке. Устройство замка для дверей сувальдного типа в себя включает:

  • ригельные засовы, которые приводятся в действии при выставлении сувальд в установленном порядке;
  • пластину, к которой фиксируются сувальды;
  • отверстие для ключа;
  • сами пластины.

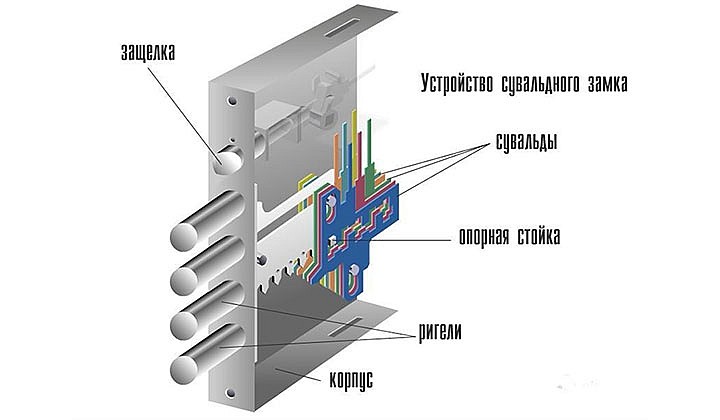

Устройство замка сувальдного типа

Чем приличное количество сувальд имеет замок, тем выше степень его надежности.

Сейчас выпускаются два варианта сувальдных замков:

  • с односторонними ключами. считаются наименее надежными, благодаря этому потихоньку перестают выпускаться;
  • с двусторонними ключами. Ключ, взаимодействуя с запирающими пластинами, становится энергичным то с правой, то с левой стороны, что намного повышает секретность устройства.

Хороший сувальдный тип замка обязан иметь:

  • не меньше 6 запирающих пластин. Шесть сувальд можно разместить примерно в 100 000 самых разных комбинаций, а восемь имеют примерно 250 000 вариантов;
  • вспомогательные накладки, защищающие механизм работы от высверливания;
  • усиленные ригели, не поддающиеся распиливанию;
  • ложные пазы, направляющие грабителя на неправильное обозначение задуманной конструкции;
  • сменный блок сувальд на случай утраты ключей или добавочную опцию перекодирования. Сделать перекодировку можно без участия профессионалов. Для этого в наборе замка обязан быть специализированный ключ, сделанный в виде буквы Г и вспомогательный набор ключей.

Ригельные замки

Ригельные замки не обладают очень высокой степенью секретности. Они используются для гаражных ворот, калиток, нежилых помещений.

Схема замков дверей реечного типа в себя включает:

  1. пружины, приводящие в действие замыкающий ригель;
  2. ригеля. Устройство являет собой железный брусок четырехугольной формы с двух сторон, на котором созданы пазы;
  3. отверстия, в которое ставится ключ;
  4. наружный засов.

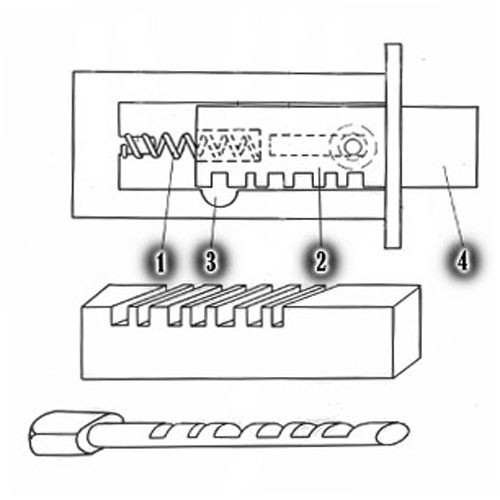

Устройство внутри механизма закрытия реечного типа

Реечный замок открывается при совпадении пазов на ключе и фиксирующем ригеле. Если совпадение происходит, то при нажатии ригель как бы вытаскивается ключом. В другом случае замыкающий механизм не представляется возможным переместить с собственного места.

Все зависит от вида замка он как правило имеет один, два или три ригеля. В основном применяются механизмы с 2-мя запирающими брусками.

Самыми серьезными недостатками реечных замков являются невысокая стойкость к взламыванию и большая цена изготовления дубликатов ключей.

Поэтому, во время подбора замка необходимо руководствоваться определением устройства внутри механизма закрытия, которое оказывает воздействие на степень секретности. Для самой большой защиты специалисты советуют применять несколько замком и в первую очередь различного типа. Идеальным комбинированием считается установка сувальдного и цилиндрового замка, причем один из них может быть врезным, а другой — накладным.
