Строение дверного замка

Строение замка для дверей

Как смотрится замок двери внутри?

Строение дверного замка

Как только наши предки осознали, что имущество бывает как общим, так и личным, возникла необходимость уберечь собственное от чужого, а одновременно с ней и первые способы запирания дома.

Замки существенно эволюционировали, обычные щеколды и щеколды, сохранившиеся до нашей современности путем долгих экспериментов и изобретений, трансформировались в очень технологичные системы безопасности, как механического, так и электронного действия. Устройство замка для дверей в большинстве случаев определяется его основной функцией – запирание двери и защита дома.

Типы замков для дверей

По варианту крепежа к парадной двери, замки можно поделить на подобные два варианта. Врезные устанавливаются в дверное полотно. Во время установки подобного замка, место двери, где врезается механизм – существенно слабеет. Но, все таки, является самым популярным, правильно устроен и при правильном монтировании будет служить верой и правдой очень долго.

Накладные при помощи саморезов и винтов фиксируются изнутри парадной двери. Просто ставятся и не понижают надёжность конструкции дверей.

Строение и состав изделия обуславливается наличием подобных практических частей как секрет замка и производящий механизм.

Строение дверного замка

Конструкция замка зависит от системы секрета, которая бывают нескольких видов:

  1. Сувальдный (сейфовый) – на ключе расположено несколько зубчиков, определяющие кол-во сувальд в механизме.
  2. Цилиндровый – состоит из цилиндра со штифтами, мешают легкому взламыванию.
  3. Электронный – действует по принципу привода, встроенного в разрезе замка.
  4. Кодовый — открывается при помощи введения определённого пин-кода.

В качестве производящего механизма замков, выступают:

  1. Механический – замыкание происходит с применение пирона (ключа), входящим в специализированный паз замка для дверей.
  2. Электромагнитный – в качестве механизма закрывания выступает магнит.
  3. Электромеханический – наличие засова с электроприводом.

Конструктивные системы замков

Устройство замка для дверей (схема), как и рабочий принцип каждого вида изделия, абсолютно индивидуально. Оно может быть простым с классическими запорными системами, может владеть трудной и разумной системой, для увеличения взломо- и стойкости к огню.

Схема устройства и метод монтирования тоже не уникальны для всех видов. Самыми часто встречающимися в применении являются сувальдные и замки цилиндровые парадной двери, поэтому необходимо разобраться, как устроен любой из них.

Как устроен механизм замка сувальдного типа?

Конструкция замка сувальдного типа обладает достаточно большим уровнем надежности.

Изучим устройство замка сувальдного типа на примере модели Kale Kilit 257L.

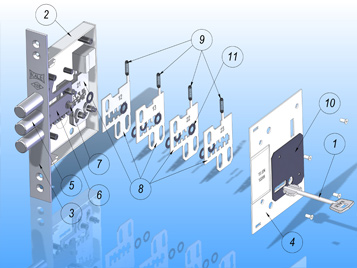

На картинке запечатлена схема устройства в разрезе, иллюстрирующая все детали конструкции:

  • 1 – ключ;
  • 2 – корпус;
  • 3 – внешняя рамка;
  • 4 – крышка;
  • 5 – засов;
  • 6 – хвостовик засова;
  • 7 – стойка хвостовика;
  • 8 – набор сувальд;
  • 9 – пружины сувальд;
  • 10 – бронепластина;
  • 11 – проставочные шайбы.

Строение дверного замка

Схема устройства замка сувальдного типа в разрезе.

Практичное назначение важных деталей

Система внутреннего типа замка для дверей состоит из некоторых наиболее важных деталей, которые обуславливают безупречную рабочий процесс механизма.

Стойка хвостовика засова – это важный элемент дверных замочных систем. Он в ответе за защиту от манипуляционных и силовых способов взлома парадной двери.

Просвет между стойкой хвостовика и кодовым пазом устройства считается Очень важным показателем. От его значения зависит защитная функция. Исследованным и установленным замечательным размером считается 0,3-0,7 мм. Уменьшение значения приводит к изнашиванию, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.

Кол-во сувальд определяет уровень надежности и нужное время на взлом. Чем больше сувальд – тем побольше времени пригодится для вскрытия замка для дверей, к увеличению трудности это не относится. Наиболее применимое и эффективное кол-во сувальд в устройстве равняется 6-ти.

Устройство механизма парадной двери не представляется возможным без подобных не менее основных элементов, как:

  • Конструкция пружин предоставляют хорошую работу, иначе сувальда не сумеет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает работать.
  • Засов состоит из трех ригелей. Они обязаны быть прикреплены к рейке, которая фиксируется к хвостовику. В недорогих системах, ригели прикрепляют конкретно к хвостовику, что в дальнейшем может привести к разбалтыванию или обрыву ригелей от замка парадной двери.
  • Бронепластины закрывают самые слабые места в механизме, мешающие проникновению с наружной стороны.
  • Проставочные шайбы формируют допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять одновременно несколько сувальд, и работа механизма произойдет без перебоев.
  • Внешняя рамка крепит механизм изнутри двери и не оставляет возможности силовому взламыванию. Она считается незаменяемым дизайнерским элементом замка.
  • Корпус и крышка изделия покрыты средством против ржавчины. Прочно и жестко сопрягаются между собой при помощи большого числа винтов.

Рабочий принцип

Сувальды – это набор пластин, имеющих фигурные вырезы. Схема проста: под действие ключа, они выстраиваются в четко конкретных позициях, для того, чтобы провернуть ключ и отворить систему. Однако в случае непопадания хоть одной пластины в собственный паз, механизм не сработает.

Ключ играет некую роль кода, и вскрыть подобную систему силовым способом трудно. Высокая степень долговечности и надежности обуславливается большими размерами механизма.

Если исполнить все правила по сборке изделия, то вскрыть его будет не легко даже очень опытному грабителю.

В чем секрет цилиндрового замка?

Не обращая внимания на довольно простое устройство цилиндрового замка, он очень надежный.

Все важные элементы, предоставленные в разрезе, имеют некоторые функции:

  • Цилиндр (личинка) обеспечивает секретность изделия, при помощи перемещения и фиксации в рабочей позиции засова замка.
  • Рычажок служит для управления защелкой при закрывании и открытии двери ключом.
  • Засов-защелка и ригель удерживают дверь в закрытом виде при помощи захода в запорную рейку.
  • Ответная рейка – компонент с отверстиями для ввода засовов во время запирания дверей.
  • Внешняя рамка – деталь врезного замка с отверстием для вывода засовов. Служит креплением замка к дверному торцу.
  • Ключ управляет механизмом секретности, обеспечивает ввод и вывод засова.
  • Корпус – важная деталь изделия, изнутри которого устроена вся система механизма.

Строение дверного замка

Схема устройства цилиндрового замка в разрезе.

Рабочий принцип

Вся работа находится в «замораживании» цилиндра изнутри коробки с помощью кодовых и запорных штифтов. Кодовые работаю в комбинировании с самим ключом, а запорные штифты останавливают весь механизм, когда ключ не вмонтирован в скважину. Ключ при помощи выставления собственных штифтов на специализированной линии деления, приводит к разблокировке личинки изнутри коробки и ригели начинают перемещаться.

Замки цилиндровые еще называются «английскими», а их ключи очень часто плоской комбинации с вырезами или вмятинами по краешкам. Подобный механизм стоек к взломам отмычками, чего нельзя сказать о силовом методе – просверливании или выбивании личинки.

Строение замка для дверей

В спецификации по способу крепления к дверям запорные устройства разделяют на 3 вида:

В зависимости от размещения, видов секрета и засовов, меняется и замковый механизм. Приспособления для входных и для внутренних дверей похожи только в определенном принципе действия, однако по структуре это различные детали.

Обобщенная схема замка для дверей имеет строение такого типа:

  1. Корпус и накладная панель.
  2. Личина (тайный механизм).
  3. Ригели (выдвигающиеся засовы).
  4. Исправное устройство.

Популярны модели, включающие в себя фалевую защелку (язычок) и ручку. независимо от варианта крепежа, всегда есть две составляющих: система секрета, которая опознает ключ, и исправный элемент, который реализовывает возможность замыкать.

Строение дверного замка

Конструктивный замковый механизм двери

Подчеркивают такие варианты секретов:

  1. Цилиндровый. Детали, мешающие взламыванию замка, помещены вовнутрь цилиндра. При погружении ключа в скважину замка борозды на нем контактируют со штифтами, перемещая их на необходимый для сдвига цилиндра уровень.
  2. Сувальдный. Изнутри находятся криволинейной формы пластины, припружиненные и помещенные в один блок. «Сейфовый» ключ, свойственный для этого механизма, имеет столько зубцов, сколько необходимо переместить сувальд, комбинация которых индивидуальна для любого устройства.
  3. Дисковый. Ключ в сечении представляет практически полукруг с несколькими насечками. Изнутри секрета есть диски, которые при проворачивании освобождают механизм запорного типа замка для дверей.
  4. Комбинированный. Могут находится одновременно разные варианты секретов. Есть версии, в которых сувальдная часть помещена в цилиндровую, что обеспечивает лучшую защиту от взламывания.

По части исполнительных устройств подчеркивают механичные, электромагнитные и индукционные принципы замыкания. Очень популярным считается первый вариант, работа которого основывается на вхождении пирона из двери в специализированный паз в раме.

Как устроен замок для дверей сувальдного типа

Важным элементом, обеспечивающим защиту от силового взлома, считается стойка хвостовика засова. Просвет между ней и кодовым пазом влияет напрямую на защитную функцию.

От численности сувальд зависит время, какое может быть затрачено на взлом двери. Наиболее используемым считается вариант с шестью пластинами. Но если их много – тем надежней. Хорошую работу предоставляют пружины, разрешающие сувальдам возвращаться в начальное положение.

Бронепластины прикрывают самые слабые места, а внешняя сторона с рамкой – это не только декоративный элемент, но и защита от силового взлома.

Строение дверного замка

Рабочий принцип замка для дверей с сувальдным секретом

В основе механизма лежит набор пластин, у которых есть фигурные вырезы.

Схема открытия очень проста: ключ собственными зубцами строит эти сувальды в конкретное положение, позволяющее устроить поворот и отворить систему. Если же хотя бы одна из пластин в собственный паз не попала, то механизм останется закрытым.

Ключ считается носителем кода для выстраивания необходимой конфигурации пластин, а высокая уровень надежности обеспечивается достаточно внушительными размерами устройства и наличием бронезащиты. Вскрыть подобную систему силой очень трудно.

Каковы специфики цилиндрового типа

В общей схеме конструкция замка для дверей данного типа имеет следующее строение:

  • личина;
  • ригель и засов-защелка;
  • корпус и внешняя рамка;
  • рычажок для управления защелкой;
  • ответная рейка, в которую погружаются ригели при запирании.

Цилиндр изнутри коробки «замораживается» с помощью кодовых штифтов. При погружении в замочную щель ключа он исполняет задачу устроить их выставление на нужные позиции, получая такую линию деления, которая дает возможность разблокировать личинку и переместить ригели.

Строение дверного замка

Установка замка в дверь

Возможность закрепить запорное устройство собственными руками зависит от его типа и трудности, а еще материала полотна двери. Можно найти модели, которые поставляются уже с карманами под конкретный вид засова. А если речь о двери из дерева и потребности установить внутренний замок для дверей собственными руками, тогда нужно будет выпиливать в ней необходимые отверстия, произведя точные обмеры и расчеты. Рекомендуется все же обращаться для установки к мастерам.

Как выполнить замок для дверей

Бывают умельцы, которые любят собственными руками соорудить что-то оригинальное. Они и для двери любопытный механизм придумают. Упрощенный вариант – это выполнить обыкновенный засов из средств находящихся под рукой. Однако есть механизмы намного проблематичнее. Можно лично сделать замочной части дверного либо же целое электромеханическое запорное устройство.

Как вариант, оно как правило имеет подобную конструкцию:

  • засов;
  • актуатор от автомобильного замка;
  • пульт с клавиатурой (или остальной вид секрета);
  • блок питания;
  • конкретный комплект электроники и деталей (можно применять платформу Arduino и аналогичные).

Если же нужно выполнить замок для шкатулки собственными руками, то можно обойтись и обыкновенной механической системой в виде щеколды. Либо же приобрести готовую фурнитуру, но установить ее собственными силами.

Выбор магазинов Москвы, да и остальных мегаполисов, дает возможность найти разные детали, благодаря этому при большом желании можно не только самому щеколду соорудить, но и целый дверной механизм запорного типа с кодовым доступом либо даже сенсором, считывающим отпечатки пальцев.

Устройство замков с ручками для внутренних дверей

Устройство замков с ручками для двери межкомнатной

В каждый квартире есть хотя бы одни внутренние двери с вмонтированным замочным механизмом. Замков для внутренних дверей есть очень и очень много, а благодаря этому в двери могут быть установленные всевозможные замочные механизмы, в зависимости от типа двери и желаемого уровня защиты.

Строение дверного замка

Междверь с замком

Это может быть обыкновенный замок с защелкой на ручке для двери, сувальдный, цилиндровый или врезной механизм. В основном, аналогичные замки имеют разный тип механизма работы и предоставляют различный защитный уровень. Однако, какой их них лучше подобрать для двери межкомнатной у вас дома?

Строение дверного замка

Виды замков для дверей

Процесс установки привычного замка с ручкой – простая задача. Вам для этого нужно засверлить скважину замка в полотне двери необходимого размера. Сделав необходимое отверстие, необходимо вставить замок и зафиксировать на полотне. Подобный тип замка подойдёт для двери межкомнатной из любых материалов. Не рекомендуется устанавливать замок путем крепления рейки на срезе двери. Аналогичный вариант установки ослабит конструкционная надежность и защиту.

Строение дверного замка

Процесс установки замка с ручкой в внутреннюю дверь

Устройство замка

Замки для дверей являются основными элементами фурнитуры для дверей, которые служат для закрытия, хорошей защиты и блокирования парадной двери. Аналогичные замки могут быть самых разных моделей и разделяться в зависимости от типа конструкции, материала, способа расположения, технических свойств, а еще типа двери, для которой они предназначаются.

В основном, специфики замка и его механизма будут подчиняться от его типа. Очень простой имеет обыкновенный висячий замок, который можно повстречать во множестве квартир и домов. Механизм аналогичного замка отворяется при помощи обыкновенных ключей или цифрового кода. Более самые новые модели могут отпираться при помощи электронного чипа. В основном, аналогичные замки максимально прочные, их делают из очень качественного металла.

Строение дверного замка

Замок с электронным чипом

Накладной вид механизма замка выделяется, в первую очередь, характерностями установки. Замок такого типа ставится не внутрь полотна двери, а поверх. В основном, механизм замка накладного ставится в середине помещения и дает возможность обеспечить большой уровень защиты и блокирования двери. Установка замка аналогичного типа выполняется при помощи специализированных рам и коробки. Механизм отворяется с наружи используя ключ, внутри изменяется ключом или специализированной защелкой.

Однако достаточно популярным типом замка для двери межкомнатной считается висячий замок. Характерность механизма работы аналогичного замка заключается во врезании в дверное полотно, при этом с наружной части остается только отверстие для ключа. Аналогичные замки могут быть применены для дверей разного типа и делаются разной толщины.

Благодаря этому для того, чтобы приобрести подходящий замок который врезают для вашей внутренней или парадной двери, следует точно обмерить ширину замочной ниши. В основном, замки врезные могут иметь разные механизмы и конструкции.

Строение дверного замка

Процесс установки врезного замка

Схема внутреннего механизма замка сувальдного типа

Внутренний замковый механизм сувальдного типа считается прекрасным примером схемы типового механизма работы множества механических замков. Замок аналогичного типа состоит из подобных элементов, как:

  • внешняя рейка;
  • защелка;
  • пружины щеколды;
  • пружины рукояти;
  • отверстие с четырьмя гранями под ручку;
  • рычажок щеколды;
  • плечо рычага;
  • блокирующее устройство с пружиной;
  • ригель;
  • корпус приспособления для запирания;
  • механизм секретности;
  • крепежное отверстие;
  • винты для крепежных работ.

Строение дверного замка

Схема внутреннего механизма замка сувальдного типа

Взаимное действие всех компонентов рабочего замкового механизма обеспечивает его работу и большой уровень секретности, защиты от взламывания грубым и интеллектуальным способом. Сувальдный вид замка для дверей, которые вы можете просто поставить собственными руками. Замки аналогичного типа располагаются в срезе полотна двери, закладываются накладными пластинами и ручкой.

Строение дверного замка

Схема внутреннего механизма замка накладного

Распространенный в наше время накладной замок относится к простым типам механизма замка, который обеспечивает усредненный уровень защиты, и который можно поставить в внутренние двери собственноручно.

Строение дверного замка

Схема внутреннего механизма замка накладного

Чаще можно повстречать современные замки накладные из прочной нержавейки со скобками, благодаря им выполняется хорошая защита конструкции. Скобы не дают возможность задеть и сломать конструкцию при помощи лома или иного инструмента.

Строение дверного замка

Детали замка накладного

Замочный механизм этого типа устанавливается сверху на полотно двери, в чем и заключается его основное отличие от замков иного типа. В основном, механизм замка накладного ставится в середине помещения и дает возможность обеспечить большой уровень защиты и блокирования двери. Установка замка аналогичного типа выполняется при помощи специализированных рам и коробки.

Строение дверного замка

Схема внутреннего механизма цилиндрового замка

В основном, удобные замки цилиндровые применяются для дверей разного типа и делаются разной толщины.

Строение дверного замка

Благодаря этому для того, чтобы приобрести подходящий замок который врезают для вашей внутренней или парадной двери, следует точно обмерить ширину замочной ниши. В основном, замки врезные могут иметь разные механизмы и конструкции.

Строение дверного замка

Схема внутреннего механизма цилиндрового замка

Механизм современного цилиндрового замка выделяется большим уровнем секретности, благодаря этому замки такого типа предоставляют большой уровень защиты двери от взламывания. Важным элементом механизма работы этого типа замка считается специализированный цилиндр, который срабатывает во время использования правильной поворотной конфигурации ключа.

Строение дверного замка

Рабочий принцип цилиндрового замка

Цилиндр состоит из особых элементов, пинов, которые срабатывают при повороте ключа и подстраиваются под него. В основном, малейшие несоответствия в конфигурации блокируют открытие замка. Благодаря этому данный тип замка можно с решительностью назвать самым надежным.

Строение дверного замка

Срабатывание особых элементов

Схема внутреннего механизма врезного замка с защелкой

Высокой популярностью сегодня также пользуются удобные замки врезные. Их механизм врезается в дверное полотно, оставляя с наружной части отверстие для ключа. Аналогичные замки могут быть применены для дверей разного типа и делаются разной толщины. Благодаря этому для того, чтобы приобрести подходящий замок который врезают для вашей внутренней или парадной двери, следует точно обмерить ширину замочной ниши.

Строение дверного замка

Схема внутреннего механизма врезного замка с защелкой

В основном, замки врезные могут иметь разные механизмы и конструкции. Основным положительным качеством врезного замка считается тот момент, что после того как произошла установка замок почти не виден сторонним глазам. Сегодня собственно врезание является самым популярным типом процесса установки замка в внутреннюю дверь.

Строение дверного замка

Замок который врезают с защелкой

Рабочий принцип замка

В основном, рабочий принцип механизма замка будет полностью зависеть от типа замка. Все замки образно говоря делятся на пару категорий, в зависимости от типа механизма устройства и его трудности. В этом случае, подчеркивают замки с простым и трудным, механическим и электрическим замочным механизмом.

К категории обычных замочных механизмов можно отнести данные типы замков, как висячий и накладной. К устройствам с непростым механизмом работы относятся сувальдный и замок цилиндровый.

Строение дверного замка

Очень популярны замки механические, собственно их очень часто можно повстречать на большинстве внутренних дверей. Аналогичные замки выделяется несложным в работе механизмом, дешевизной и доступностью. В основном, они ставятся тогда, когда к защитному уровню не предъявляют никаких довольно больших требованиий.

Электромагнитные замки – современные приспособления для защиты двери от интеллектуального и грубого взлома с высоким защитным уровнем. В наши дни аналогичные замки можно очень часто повстречать даже в самых обыкновенных дверях межкомнатных в квартире. Аналогичный замок смотрится довольно красиво, выделяется удобством применения и скромными габаритами, к тому же способен обеспечить ограничение доступа к каждой комнате в доме.

Строение дверного замка

В основном, рабочий принцип обыкновенных механических замков отличается в зависимости от типа замка, но, все они будут отпираться благодаря применению ключа. Собственно ключ является важным элементом, который запускает механизм работы замка. При выборе правильной кодовой или поворотной конфигурации, штифты замков поддаются, ставят в правильно положение, таким образом отодвигая пружины и освобождая доступ к дверям.

Строение дверного замка

В основном, без ключа и знания необходимой конфигурации, открыть большинство видов механических замков очень не просто. К тому же, при использовании грубой силы либо даже интеллектуального взлома с применением специализированных профессиональных отмычек, есть оргомная вероятность неполадки замка без получения доступа к дверям.

Строение дверного замка

Строение дверного замка

Как открывать замок для дверей без ключа: что сделать, если закрылась дверь или потерялся ключ

Строение дверного замка

Как выбрать правильно внутренние двери в квартиру

Строение дверного замка

Ремонт замка для дверей в железных дверях

Строение дверного замка

Тепловая изоляция железных, древесных, ПВХ-дверей в личном доме

Строение дверного замка

Разборка, ремонт двери собственными руками, замена разбившегося стекла и процесс установки штапиков

Строение дверного замка

Облицовка дверей дерматином, пластиком, сравнительные характеристики

Строение дверного замка

Установка балясин, верхушек лестницы

Строение дверного замка

Противоскользящие покрытия на ступеньки

Строение дверного замка

Что такое косоуры: металлической лестницы собственными рукам

Строение дверного замка

Фурнитура для дверей гармошка

Строение дверного замка

Установка раздвигающихся внутренних дверей на рельсах и роликах

Строение дверного замка

Установка и сборка коробки двери межкомнатной

Строение дверного замка

Классические размеры двери межкомнатной с коробкой: высота, толщина и ширина дверей стандартно ГОСТ

Строение дверного замка

Оформление и декор крыльца и парадной двери в приватном доме из дерева

Строение дверного замка

Как врезать замок в профнастиловый забор: установка электромеханического, кодового, электрического, замка

Строение дверного замка

Процесс установки уплотнителей из резины на металлические входные двери

Строение дверного замка

Как открывать замок для дверей без ключа: что сделать, если закрылась дверь или потерялся ключ

Строение дверного замка

Как выбрать правильно внутренние двери в квартиру

Строение дверного замка

Ремонт замка для дверей в железных дверях

Строение дверного замка

Тепловая изоляция железных, древесных, ПВХ-дверей в личном доме

Строение дверного замка

Разборка, ремонт двери собственными руками, замена разбившегося стекла и процесс установки штапиков

Строение дверного замка

Облицовка дверей дерматином, пластиком, сравнительные характеристики

Строение дверного замка

Установка балясин, верхушек лестницы

Строение дверного замка

Противоскользящие покрытия на ступеньки

Строение дверного замка

Что такое косоуры: металлической лестницы собственными рукам

Строение дверного замка

Фурнитура для дверей гармошка

Строение дверного замка

Установка раздвигающихся внутренних дверей на рельсах и роликах

Строение дверного замка

Установка и сборка коробки двери межкомнатной

Строение дверного замка

Классические размеры двери межкомнатной с коробкой: высота, толщина и ширина дверей стандартно ГОСТ

Строение дверного замка

Оформление и декор крыльца и парадной двери в приватном доме из дерева

Строение дверного замка

Как врезать замок в профнастиловый забор: установка электромеханического, кодового, электрического, замка

Строение дверного замка

Процесс установки уплотнителей из резины на металлические входные двери

Добавить комментарий
