Схема дверного замка с ручкой

Содержание страницы

Схема замка для дверей с ручкой

Как разобрать замок для дверей собственными руками

Нередко во время работы самых разных механизмов, также и замков для дверей, появляются трудности, мешающие хорошей работе устройства. Большинство проблем такого рода решается без вовлечения профессионалов. Основное знать, как разобрать замок двери, чтобы удалить поломка на начальном этапе.

Разобранный механизм запорного типа

Для чего требуется разборка замка для дверей

Разборка замка двери может понадобится для своевременного устранения очень маленьких поломок, которые могут привести к замене всего механизма. К подобным проблемам относятся:

  • накапливание пыли в скважине замка. Приличное количество пыли процесс делает быстрее естественного износа важных деталей механизма закрывания;
  • отсутствие смазки. Когда в устройстве завершается смазка, ключ начинает плохо вертется в замке, что может привести к механическим неполадкам частей устройства;

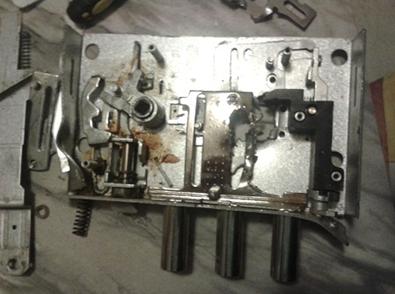

Детали замка пришли в негодность от пыли и отсутствия смазки

  • в замок попал чуждый предмет, мешающий хорошей работе парадной двери;
  • в скважине замка поломался ключ, и вытянуть его без разборки устройства не выходит.

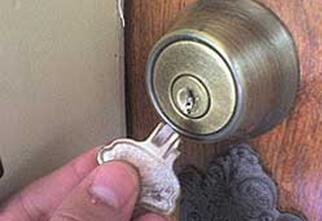

В дверном замке поломался ключ

Разборка внутреннего замка возможна по подобным причинам. Перечень можно дополнить неисправностью ручки-защелки.

Если перечисленные выше трудности не поправить при первичном обнаружении, то в скором времени понадобится замена механизма.

Подготовка к разборке замка

Как разобрать замок для дверей? Прежде чем приступить к разборке устройства, нужно:

  • приготовить инструменты. Во многих случаях достаточно набора самых разных отверток. В определенных ситуациях может понадобится ключ от замка и шило;

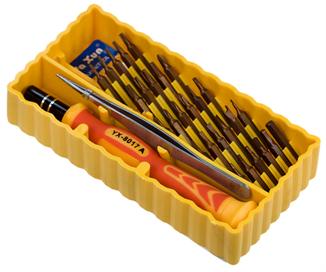

Инструменты, нужные для разборки механизма закрывания

  • снять устройство с двери. Тем более это касается накладных и врезных механизмов;
  • подготовить средство для смазки. В качестве смазки можно применять особенные составы, к примеру, WD-40 или простое масло подсолнечное;
  • приготовить фотоаппарат.

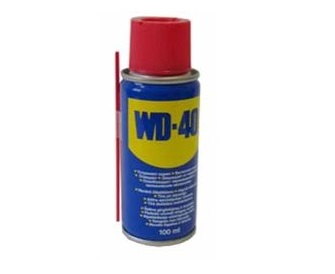

Самое распространенное средство для смазки замков

Если специалист, исполняющий работу по разборке замка, не считается специалистом, то эксперты советуют все изготавливаемые действия снимать. Это сможет помочь потом правильно собрать замок.

Инструкция по разборке разных видов замков

Разборка замка сувальдного типа

  • врезным. Элементы крепления находятся на торцевой дверные части;
  • накладным. Фиксирующие болты устройства находятся конкретно на замочном корпусе.

И врезной, и накладной замок перед разборкой требуется снять. Если замок для дверей с ручкой, то на первой стадии снимается конкретно она, а потом уже и сам механизм.

Чтобы разобрать замок первое, что нужно выполнить — открутить крышку замка. Разобранный замок который врезают требуется тщательно осмотреть и обнаружить имеющиеся трудности. Дальше следует снять сувальды. Основное – не запутаться в размещении железных платин, так как ошибочная сборка может привести к неработоспособности замка. Перед тем как приступить к снятию сувальд, их нужно промаркировать. Выполнить это можно несколькими вариантами:

  1. сувальды замка могут быть пронумерованы изготовителем. В данном варианте остается лишь закрепить порядок размещения пластин на бумажном листе;

Пластины, промаркированные на производстве

  1. сувальды можно занумеровать собственными силами, к примеру, с помощью маркера. Этот способ не подходти если понадобится чистки механизма от пыли. Под влиянием очищающего раствора маркер может смыться;
  2. на сувальды можно установить клеймо специализированным инструментом. Это наиболее надежный метод, дающий возможность пару раз собирать и демонтировать устройство.

О разборке замка сувальдного типа можно взглянуть на видео.

Сборка механизма происходит в обратной очередности.

Разборка цилиндрового замка

Разборка цилиндрового замка состоит в снятии и разборке личинки. как ключевого механизма.

Чтобы снять личинку замка для дверей, нужно:

  • открутить фиксирующий болт, размещающийся с торцевой замочной части;
  • вытянуть личину. Некоторые устройства оборудованы тайным язычком, мешающим извлечению сердцевины устройства. Чтобы снять личину, снабженную тайной частью, нужно в замок вставить ключ и повернуть его на 2? — 3?.

Детали, фиксирующие цилиндр изнутри замка

Сейчас рассмотрим, как разобрать личинку замка. Чтобы это сделать требуется:

  • снять стопорные кольца, которые находятся с обеих сторон от сердцевины личинки;
  • с помощью необычного ключа бережно вытянуть механизмы с цилиндром, и разборка личинки замка завершена.

Внутренние части цилиндра механизма закрывания

Разборка личинки цилиндрового замка – это далеко не необходимая операция, так как поправить появившиеся неполадки собственными силами без специализированных знаний нельзя. Лучше всего просто приобрести подобный механизм и вставить его взамен поломанной части.

Разборка электромагнитного замка

Электромагнитный замок состоит из трех важных элементов:

  • управляющего блока, оборудованного микросхемами и разными датчиками;
  • мощного электромагнита;
  • пластины металла.

Комплектация механизма закрывания, оборудованного магнитом

Перед тем как приступить к снятию и разборке замка, нужно выключить электрическое питание устройства.

Все замочной части фиксируются накладным способом. Чтобы снять устройство, требуется просто открутить фиксирующие болты. Эта процедура не вызывает проблем даже у неопытного мастера.

Разборка электромагнитного замка также не вызывает трудностей. Чтобы это сделать требуется просто сделать слабее винты, удерживающие крышки каждого отдельного элемента.

Ообратите внимание:  Как правильно установить ручку на межкомнатную и раздвижную дверь инструкция, установка ручек на меж

Однако необходимо задуматься, лучше ли делать разборку запорного устройства. Без некоторых знаний в области физики сделать ремонт замка не выйдет, благодаря этому если появятся проблемы требуется обратиться к профессионалу.

Разборка замка навесного типа

Навесной замок. в отличии от врезных и накладных устройств, можно разобрать, не снимая с двери. Очень часто разбор требуется собственно при заклинивании механизма.

Чтобы разобрать устройство, понадобится специализированная отвертка или устройство, зависящее от формы скважины для ключа. Этой отверткой можно вытянуть стопор замочной скважины, открывающей доступ к внутренней части. Для полной разборки возможно понадобится снять еще какие-нибудь детали (зависит от конструкции устройства).

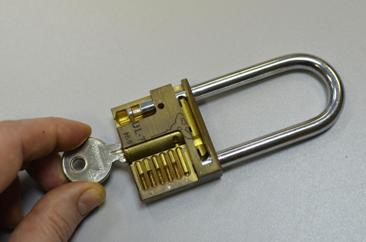

Как разобрать замок навесного типа

Замок в разборном виде очень непрочный, благодаря этому все операции с ним требуется проводить очень аккуратно.

Сборка устройства происходит строго в обратной очередности.

Разборка внутреннего замка-ручки

Сейчас попытаемся разобраться, как разобрать ручку-замок во внутренней двери. Все конструкции подобных замков примерно такие же. Разборка замка состоит в правильном снятии конструкции с двери:

  1. на первой стадии требуется тщательно осмотреть ручку механизма. На любой ручке должен находиться штифт, фиксирующий устройство. Чтобы разблокировать держатель, требуется с помощью шила вдавить штифт вовнутрь. Операция ведется на двух ручках, располагающихся с внешней и внутренней сторон;
  2. после того, как фиксаторы перемещены с места, ручки без труда снять;
  3. в каждой ручке (может быть только в одной из них) находится цилиндр, составляющий тайную часть запорного устройства. Вытянуть цилиндр можно, разкрутив болты, фиксирующие устройство;
  4. дальше требуется перейти к демонтажу накладок, присутствующих под ручками. Чтобы снять такие элементы, нужно просто повернуть их по направлению, противоположном часовой стрелке;
  5. под декоративными накладками находятся вспомогательные элементы крепления. В основном, их 4-ре, однако в зависимости от конструкции замка их может быть меньше либо больше;
  6. ослабив крепления со стороны ручек и торцевой дверные части можно без зазрения совести вытянуть ригель замка и основания ручек.

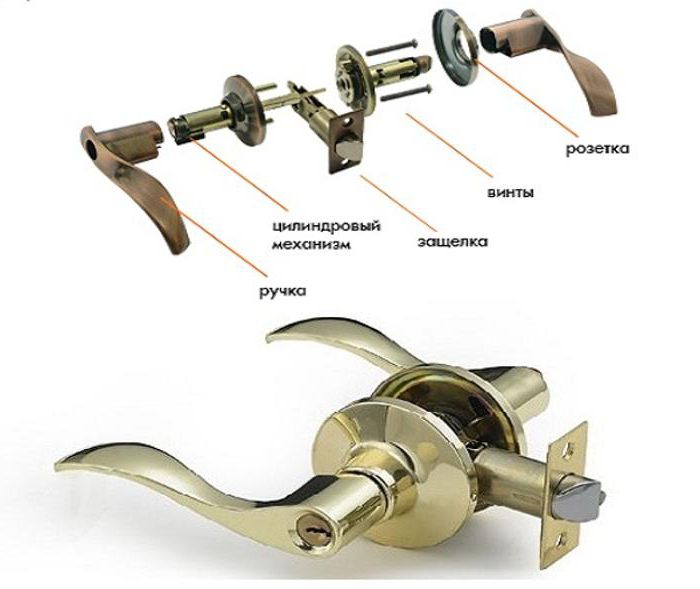

Как разобрать внутренний замок-ручку

Как видно из предоставленной схемы, разобрать замок-ручку, установленый во внутренней двери, очень просто. Все работы можно сделать не прибегая к вызову специалистов.

Разборка замка может понадобится во многих случаях, в основном, которые связаны с несущественными неполадками устройства. Перед самостоятельной работой рекомендуется определиться с типом замка и детальной инструкцией.

Как разобрать ручку для двери двери межкомнатной: схема, фото

Ручка — несомненно, существенный практический компонент каждой двери. Сегодняшние изготовители на рынок поставляют как правило только высококачественную фурнитуру. Однако менять ручки для двери на новые порой, к несчастью, все же приходится. Определенные владельцы квартир любят поручить такую процедуру наемным мастерам. Но потому как, как правило, ответ на вопрос про то, как разобрать ручку для двери двери межкомнатной, несложен, при большом желании можно сэкономить и справиться с такой процедурой собственными силами.

В каких вариантах необходима замена

В данной заметке мы во всех деталях и рассмотрим, как разобрать ручку для двери двери межкомнатной. Фото данной операции читателю, разумеется, также будут предоставлены.

Собственно сама замена ручки двери межкомнатной может потребоваться в таких вариантах:

  1. При неисправности. Это одна из наиболее частых причин надобности демонтажа. Механизм ручки для дверей по истечению определенного времени либо вследствии активной эксплуатации, либо в результате грубого обращения с полотном снашивается. Отдельные элементы при этом ломаются, и фурнитура прекращает исполнять собственные важные функции.
  2. Если понадобится процесса установки новой модели. Технологии в настоящее время развиваются в сжатые сроки. А благодаря этому на рынке иногда появляются ручки для двери все намного совершеннее конструкции.
  3. Домашний ремонт. Это также будет причиной надобности демонтажа ручек для двери. Ведь при проведении ремонта интерьер помещений для жилья очень часто меняется самым кардинально. В результате дизайн устаревших ручек может вносить дисгармонию в оформление.
  4. Появление потертостей на самой ручке. Декоративное покрытие весомой части аналогичной фурнитуры из-за интенсивного применения по истечению определенного времени начинает стираться. Потертые ручки внутренних дверей, чтобы они не портили все впечатление от декора помещений, разумеется, также стоит сменить новыми.

Что может понадобится

Перед тем как приступить к демонтажу ручки для дверей, следует, разумеется, приготовить все инструменты которые понадобятся. Для разборки такого элемента домашнему умельцу понадобятся:

  • отвертка;
  • шило, гвоздь или любой иной острый и тонкий предмет из металла.

Собственно на самом месте проведия работ, разумеется, необходимо обеспечить достаточное освещение. Некоторые конструкционные элементы ручек для двери имеют меньшие размеры. При небольшом количестве света они могут просто-напросто затеряться.

Разновидности фурнитуры для дверей

Как разобрать ручку двери межкомнатной, мы будем рассматривать во всех деталях в публикации ниже. Сначала же давайте посмотрим, какие, собственно, есть на рынке в наше время разновидности аналогичной фурнитуры. Ведь метод демонтажа ручки зависит, разумеется, первоочередно от свойств ее конструкции. Современные двери могут поставляться на рынок с фурнитурой данной группы:

Также внутренние двери часто оснащаются особенными ручками-нобами, закрывающимися также и на ключ.

Стационарного типа модели

Характерностью конструкции данной фурнитуры считается то, что во многих случаях она совсем не связана с защелкой и замком. Применяется стационарная ручка только собственно для закрывания и распахивания двери. Фиксируется данный вариант фурнитуры конкретно к полотну, очень часто при помощи винтов.

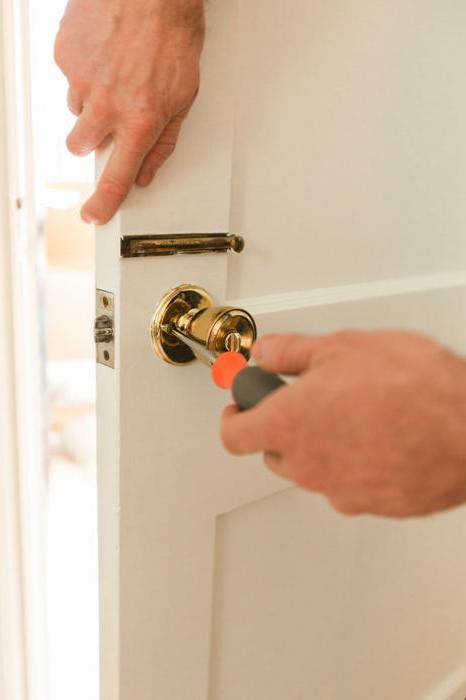

Как разобрать ручку двери межкомнатной стационарную

Чтобы снять с полотна фурнитуру такой разновидности, домашнему умельцу потребуется лишь отвертка. Разбирают стационарную П-образную ручку так:

  • откручивают винт на весомой части;
  • удаляют рукояти.

Аналогичная обычная методика может послужить прекрасным ответом также и на вопрос про то, как разобрать круглую ручку для двери двери межкомнатной стержневую. При снятии такой фурнитуры, как и обыкновенной (в виде скобы), винты очень часто приходится также откручивать только с одной стороны.

Ообратите внимание:  Оформление дверного проема

В большинстве случаев стационарная ручка может дополняться механической защелкой. Такой вариант фурнитуры убирается так:

  • отверткой бережно откручиваются винты для крепежных работ;
  • убираются декоративные накладки;
  • из перемычки сделанной из металла вынимается стерженек со шляпкой;
  • снимается ручка с одной стороны;
  • с другой стороны вынимается четырехгранная перемычка.

Как разобрать ручку для двери двери межкомнатной: схема демонтажа поворотной фурнитуры

Стационарного типа конструкции на дверях применяются всё чаще. Однако многие современные внутренние модели оборудуются и хорошими в применении поворотными ручками. Фурнитура такой разновидности состоит из таких элементов:

  • набалдашника, крутящегося вокруг собственной оси;
  • фалевой щеколды или задвижки.

Поворотный угол набалдашника у подобных ручек исчерпывается только величиной хода щеколды. Важным достоинством фурнитуры такой разновидности считается компактность.

Разумеется, многие домашние специалисты хотели бы выяснить, как разобрать ручку двери межкомнатной и такой разновидности. Снос поворотной фурнитуры выполняется по следующей методике:

  • с полотна убираются декоративные накладки;
  • в боковое технологическое отверстие вводится острый конец шила или гвоздя;
  • отодвигается штифт;
  • снимается собственно сама ручка с колпачком.

На последнем шаге домашнему умельцу необходимо поддеть защелку и удалить декоративный фланец.

Нажимная фурнитура

Ручки такой разновидности имею Г-образную форму. Оснащаются нажимной фурнитурой как правило офисные внутренние двери. Но порой ими дополняется полотно и бытовых моделей (очень часто пластиковых). При нажатии на подобную ручку начинает перемещаться фалевый рычаг, благодаря чему дверь и открывается.

Как разобрать

Снос нажимной ручки начинают со снятия накладки, разместившейся рядом с рычагом. С целью удаления данную деталь, следует:

  • нажать на стопор поворачивающегося фиксатора;
  • потянуть за ось и ручку.

Для комфорта на данном шаге необходимо применять шило или гвоздь. Как только накладка будет удалена, необходимо:

  • открутить фиксирующие детали ручки винты;
  • извлечь четырехгранный стержень;
  • снять вторую накладку;
  • извлечь оставшиеся детали ручки.

Фурнитура такой разновидности, по существу, относится к классу поворотной. Но в конструкции подобных ручек, кроме этого, дополнительно присутствуют замочная скважина и фиксирующая кнопка.

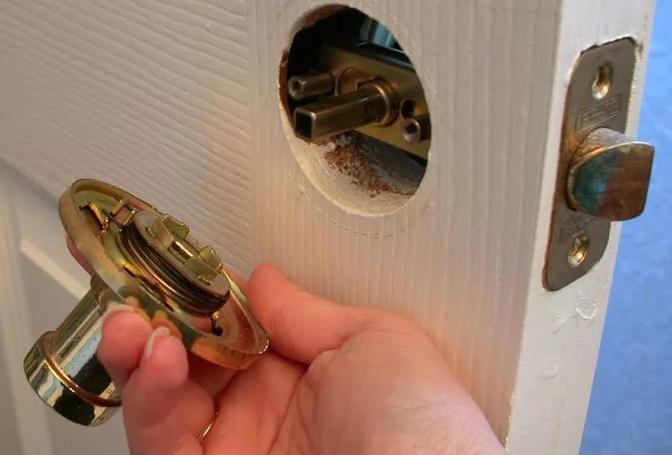

Снос ручки-ноба

Дальше давайте посмотрим, как разобрать ручку для двери двери межкомнатной с защелкой и замочком. Для демонтажа такой фурнитуры, кроме отвертки, домашнему умельцу потребуется так же и специализированный ключ с упором. Заключительный в большинстве случаев комплектуется с самой ручкой. Разбирают ноб так:

  • отверткой поддевают и снимают накладку;
  • на открывшийся стопор нажимают шилом или гвоздем;
  • убирают набалдашник;
  • со стороны снятой ручки откручивают два винта;
  • снимают свободные части конструкции.

На последнем шаге следует открутить саморезы, удерживающие защелку. Дальше необходимо просто вытянуть последнюю из полотна.

Взамен заключения

Подобным образом, мы с вами выяснили, как разобрать ручку для двери двери межкомнатной с замком, обыкновенную поворотную, нажимную или стационарную. Разбираются эти все разновидности фурнитуры, как можно заметить, очень просто. Однако исполнять процедуру разборки, разумеется, следует максимально бережно. А именно осторожным домашнему умельцу необходимо быть во время использования отвертки или шила. Сорвавшись, эти острые инструменты способны без сложностей повредить декоративное покрытие самого полотна двери. А это, со своей стороны, разумеется, очень плохо отобразится на внешнем виде и всего помещения в общем.

Непростительные ошибки в фильмах, которых вы, возможно, никогда не видели Наверняка, найдется довольно мало людей, которые бы не любили просматривать кинофильмы. Но даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неверно? В это сложно верить, но ученые мужи и многие историки склоняются к суждению, что человек нашего времени проводит во сне вообще не так, как его древние предки. С самого начала.

Вопреки всем стереотипам: женщина с редким генетическим расстройством покоряет модный мир Эту девушку зовут Мелани Гайдос, и она ворвалась в модный мир очень быстро, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие специалисты думают, что, посмотрев на нос, можно многое сказать о личности человека. Благодаря этому при первой встрече внимание свое обратите на нос незнаком.

Для чего необходим маленький карман на джинсах? Каждый знает, что есть маленький карман на джинсах, но мало кто думал, для чего он может быть необходим. Примечательно, что сначала он был местом для хр.

20 фото кошек, выполненных в хороший момент Кошки — поразительные создания, и про это, пожалуй, знает каждый. И вдобавок они поразительно фотогеничны и всегда умеют оказаться в правильное время в правил.

Устройство замков для дверей: схемы и специфики конструкций

Если говорить про устройство замка для дверей, необходимо выделить важные отличия для самых разнообразных его разновидностей. На сегодняшний день квартирах и домах ставятся очень разные конструкции, которые могут защитить жилье от воров и одновременно являются комфортными для применения. Для того чтобы лучше познакомиться с ассортиментом фурнитуры для входных и внутренних дверей и их характерностями по ГОСТ, необходимо рассмотреть некоторые виды изделий более детально.

В наше время есть огромное разнообразие замков для дверей

Виды замков

В первую очередь, необходимо разобраться в спецификации замков и их описании по ГОСТ. Есть несколько главных критериев, по которой формируют отличия некоторых видов фурнитуры.

Для начала, следует отличать замки для входных и внутренних дверей, их устройство в определенном проекте может быть похоже, однако в целом это совсем разные детали.

Если говорить о монтажных способах, необходимо отметить следующие разновидности:

  • Накладной. Это очень простые модели, примененные для установки на дверях для входа. Они закрепляются именно на полотно, ручкой как правило не укомплектовываются. Сделать подобную работу собственными руками большого труда не составит.
  • Врезной. К подобным относится предпочтительное большинство сегодняшних замков как для входной, так же и для двери межкомнатной. Замок который врезают согласно ГОСТ вкладывается вовнутрь полотна и может соединяться с ручкой.
  • Встроенный. Устанавливается при изготовлении полотна двери и считается конкретно его важной частью. Это самый хороший вариант для входной двери из металла.
Ообратите внимание:  Как открыть замок если потерял ключ

Разновидности замков для дверей в зависимости от монтажного способа

Строение фактически любого замка для дверей основано на наличии таких элементов:

  • тайный механизм (личинка);
  • выдвигающиеся ригели;
  • ручка;
  • фалевый язычок;
  • накладная панель.

Замки для двери межкомнатной в большинстве случаев обходятся наличием простой щеколды, без тайного механизма. При этом парадную дверь нельзя оставить без хорошей запирающей фурнитуры. Все изделия классифицируются по уровню секретности и степени надежности. Принадлежность к тому или другому классу обусловливает кол-во возможных комбинаций секретки. Если их много, тем труднее вскрыть дверь при помощи отмычки. К тому же есть отдельная категория взломоустойчивых моделей. Отдельные из них не могут быть вскрыты без наличия родного ключа.

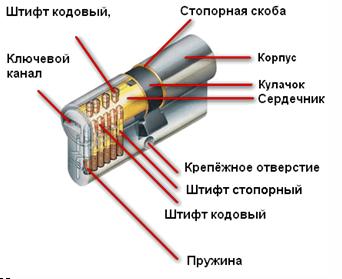

Пример конструкции цилиндрового замка штифтового типа

Для того чтобы больше вникнуть в данный вопрос и не ошибиться с выбором во время покупки следует рассмотреть типы личинок по ГОСТ более детально.

Механизм секретки

Итак, из чего складывается входной замок для дверей? Важная деталь – это личинка, она считается таким образом механизмом, который обеспечивает блокировку конструкции в проеме и мешает проникновению сторонних в пространство помещения.

Отличают следующие модели:

Варианты замков для дверей в зависимости от механизма секретки

Цилиндровые. Это наиболее обыкновенные изделия, тайная часть которых размещается в детали, похожей на цилиндр. Устройство как говорят иначе английского замка следующее: изнутри личинки находятся штифты, которые блокируют механизм в положении "Закрыто". Ключ имеет насечки, которые сдвигают эти штифты по схеме и дают возможность провернуть механизм.

Сувальдные. Данные изделия являются достаточно надежными. Схема сувальдного замка для дверей состоит в наличии сувальд изнутри механизма. Ключ имеет вид так именуемой бабочки или солдатика и при проворачивании приподнимает их до заданного кодировкой уровня.

Дисковые. Это не довольно хороший вариант, однако как правило он может применяться. Ключ имеет вид разрезанного надвое прута с несколькими насечками. Изнутри замка этим ключом прокручиваются диски, организуя тоннель и освобождая механизм.

Ригельные. Устройство подобного замка для дверей оборудуется защелкой с другой стороны. Сегодня такие варианты применяются нечасто ввиду собственной ненадежности. Сущность устройства находится в наличии 2-ух ригелей, которые оттягиваются специализированным ключом или защелкой.

Крестовые. Самый слабый вид, ключ имеет крестообразную форму. Личинку можно вскрыть крестовой отверткой или любым остальным подходящим объектом.

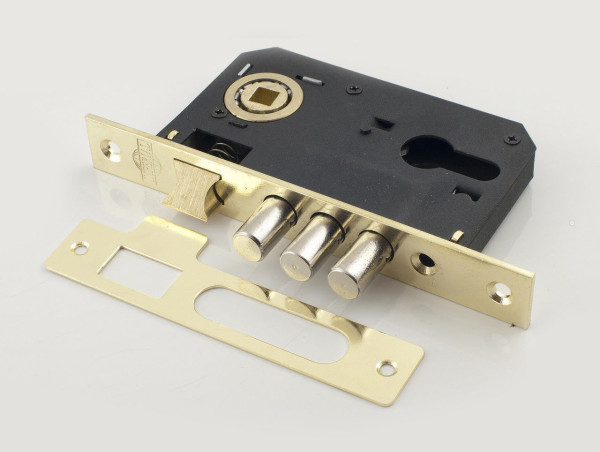

Врезные и установленные замки

Согласно ГОСТ одним из видов конструкций замка для дверей считается врезная модель. Подобные изделия применяются фактически везде. Спецификой устройства врезного замка считается то, что главная его часть врезается в полотно двери. Наружу выходит только скважина под ключ, ручка и декоративная панель, скрывающая места крепежа.

Ставится замок который врезают согласно ГОСТ в торец полотна, а его ответная часть имеет вид пластины и врезается в короб напротив. По подобному правилу выполняется процесс установки врезной системы на двери из любых материалов.

Более абсолютная разновидность – встроенный замок. В отличии от врезного он закладывается вовнутрь полотна в процессе изготовления и извлечь его просто так не выйдет. Наружу выходят только ригели через прорезанные под их форму отверстия. Спецификой подобных моделей считается то, что кол-во ригелей может быть просто очень большим, причем находятся они не только с боковой стороны, но еще сверху и снизу Для полной блокировки двери в проеме.

Установленные замки в основном применяются на входных дверях сделанных из металла

Накладные конструкции

Весьма простой назвать можно конструкцию замка накладного типа. Сегодня они применяются все реже. Спецификой устройства накладного замка для дверей считается то, что согласно ГОСТ он фиксируется на полотно без добавочного углубления. Состоит система из 2-ух частей: главная часть имеет личинку и защелку с одной стороны, скважина выходит наружу с другой стороны. Вторая часть – это ответная панель, куда заходят ригели.

Ответная часть также накладная, благодаря этому если устанавливать собственными руками, на раме должно быть гарантировано удобное её расположение строго напротив выхода штифтов.

Накладная модель замка

Внутренние модели

Если демонтировать вопрос про то, как устроена конструкция замков для дверей, обязательно необходимо рассмотреть и внутренние модели. Устройство типового замка двери межкомнатной необходимо выделить в отдельную категорию, так как в отличии от предыдущих моделей данные изделия имеют особенную конструкцию.

Схема подобного замка для дверей комбинируется с ручкой. В данном варианте кроме щеколды есть выход на ручку, которая и приводит в движение фалевый язычок благодаря её соединению с поворотным штифтом сечения с прямыми углами. В зависимости от типа ручки подобные механизмы делят на три категории:

Разновидности замков для внутренних дверей

Устройство внутреннего замка фактически полностью сходится со схемой врезного, однако тут выход под ручку очень часто имеет большее пространство. Выполнить замок на двери собственными руками качественно не представляется возможным без наличия некоторых способностей, но разобраться в их устройстве будет не лишне любому человеку.
